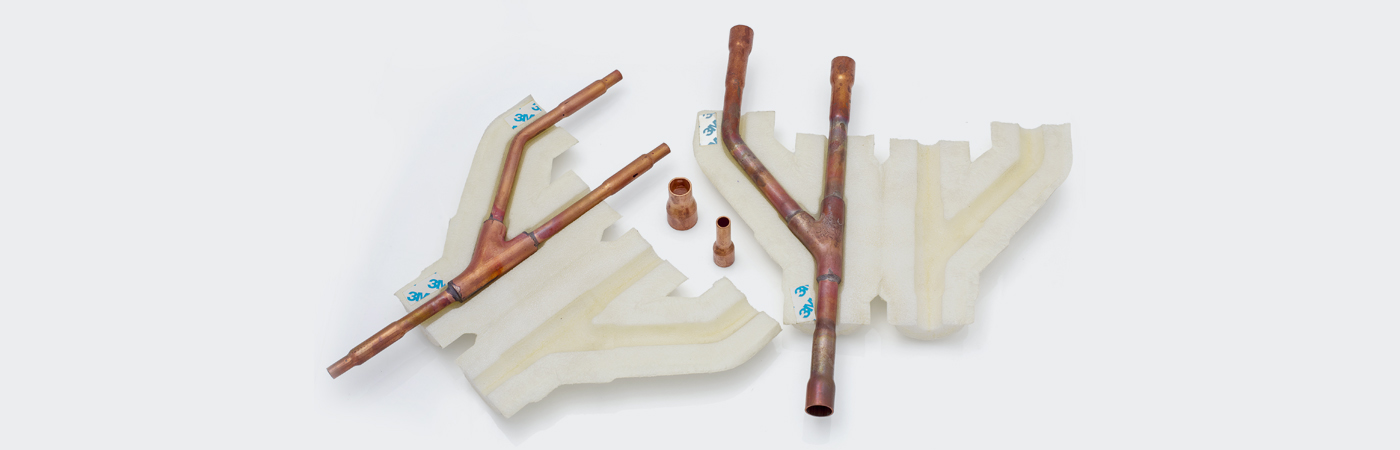

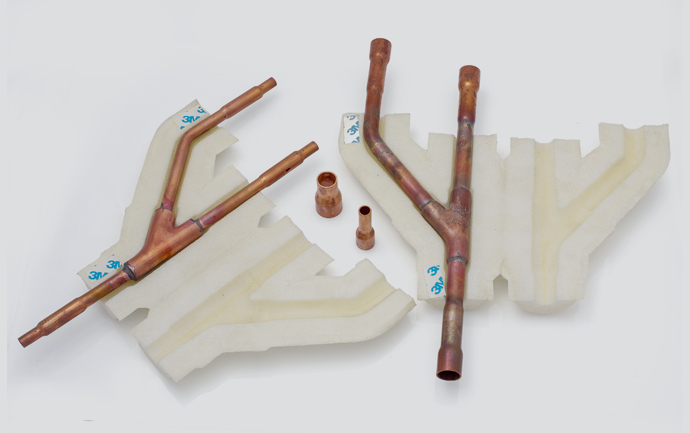

LG Series - REF Joint for all types of VRF Systems working on R410 Refrigerant
Multiple branch units that are connected by field pipes and indoor pipe connections are divided precisely by LG Series Ref Joints. Along with numerous connectors, a complete set of liquid and suction Y-joints is provided.
With its Multi Step design, VRF LG Series Y-Joints can be used with any VRF system. LG Series Ref Joint comes with UV Stabilized Fire Grade XPLE Insulation which prevents Sweating of Ref Joints. LG Series Refrigerant Branch Piping from our facility are 100% pressure tested at 5.2 MPA.
Features of LG Series
Leak Proof
ROHS Compliant
Precisiely Designed Joint
Pressure Tested At 5.2 MPA
As Per OEM Specification
Brazing By 2% or Higher Silver Brazing
XPLE Inulation
ArmaFlex® Insulation
Product Specification
Model No |
Pipe-A (ID) |
Pipe-B (ID) |
Pipe-C (ID) |
Reducer |
|---|---|---|---|---|
| Ar-JRBLN01621 (Gas Side) | 15.88 - 12.7 |
12.7 - 15.88 |
12.7 - 15.88 |
19.05 ID X 15.88 OD - 1 Nos |
| Ar-JRBLN01621 (Liquid Side) | 6.35 - 9.52 |
9.52 - 6.35 |
9.52 - 6.35 |
12.7 ID X 9.52 OD - 1 Nos |
| Ar-JRBLN03321 (Gas Side) |
25.4 - 22.22 - 19.05 |
15.88 - 19.05 -12.7 |
15.88 - 19.05 -12.7 |
28.58 ID X 25.04 OD - 1 Nos 22.22 ID X 19.05 OD - 1 Nos 25 ID X 22.22ID X 19.05 OD - 1 Nos |
| Ar-JRBLN03321 (Liquid Side) | 12.7 - 9.52 |
9.52 - 12.7 - 6.35 |
9.52 - 12.7 - 6.35 |
No Reducer |
| Ar-JRBLN07121 (Gas Side) |
31.8 - 28.58 |
22.22 - 19.05 - 15.88 |
19.05 - 15.88 - 12.7 |
34.9 ID X 31.8 OD - 1 Nos 31.8 ID X 28.58 ID X 22.22 OD - 1 Nos 28.58 ID X 22.22 ID X 19.05 OD - 1 Nos |
| Ar-JRBLN07121 (Liquid Side) | 12.7 - 19.05 - 15.88 |
15.88 - 19.05 - 12.7 |
15.88 - 19.05 - 12.7 |
6.35 ID X 9.52 ID X 12.7 OD - 1 Nos 9.52 ID X 12.7 OD - 1 Nos |
| Ar-JRBLN14521 (Gas Side) |
34.9 - 38.1 - 41.3 |
38.1 - 34.9 - 28.58 |
34.9 - 22.22 |
41.3 ID X 38.1 OD - 1 Nos 41.3 ID X 38.1 ID X 34.9 OD - 1 Nos 15.88 ID X 19.05 ID X 22.22 OD - 1 Nos 12.7 ID X 15.88 OD - 1 Nos 19.05 ID X 22.22 ID X 28.58 OD - 1 Nos |
| Ar-302S-G2 (Liquid Side) |
15.88 - 22.22 - 19.05 |
22.22 - 19.05 -15.88 |
19.05 - 15.88 - 12.7 |
22.22 ID X 19.05 OD - 1 Nos 9.52 ID X 12.7 ID X 15.88 OD - 1 Nos 6.35 ID X 9.52 ID X 12.7 OD - 1 Nos |
| Ar-JRBLN23220 (Gas Side) |
44.48 - 53.98 |
41.28 - 44.48 - 38.1 |
41.28 - 44.48 - 34.93 |
28.58 ID X 31.8 ID X 34.93 ID X 38.1 OD - 2 Nos 53.98 ID X 44.48 OD - 2 Nos 15.88 ID X 19.05 ID X 22.22 OD - 1 Nos 22.22 ID X 25.4 ID X 28.58 OD - 1 Nos 12.7 ID X 15.88 OD - 1 Nos |
| Ar-JRBLN23220 (Liquid Side) | 25.4 - 22.22 |
22.22 - 25.4 - 19.05 |
22.22 - 25.4 - 19.05 |
12.7 ID X 15.88 ID X 19.05 OD - 1 Nos 6.35 ID X 9.52 ID X 12.7 OD - 1 Nos |
