HIT Series - REF Joint for all types of VRF Systems working on R410 Refrigerant

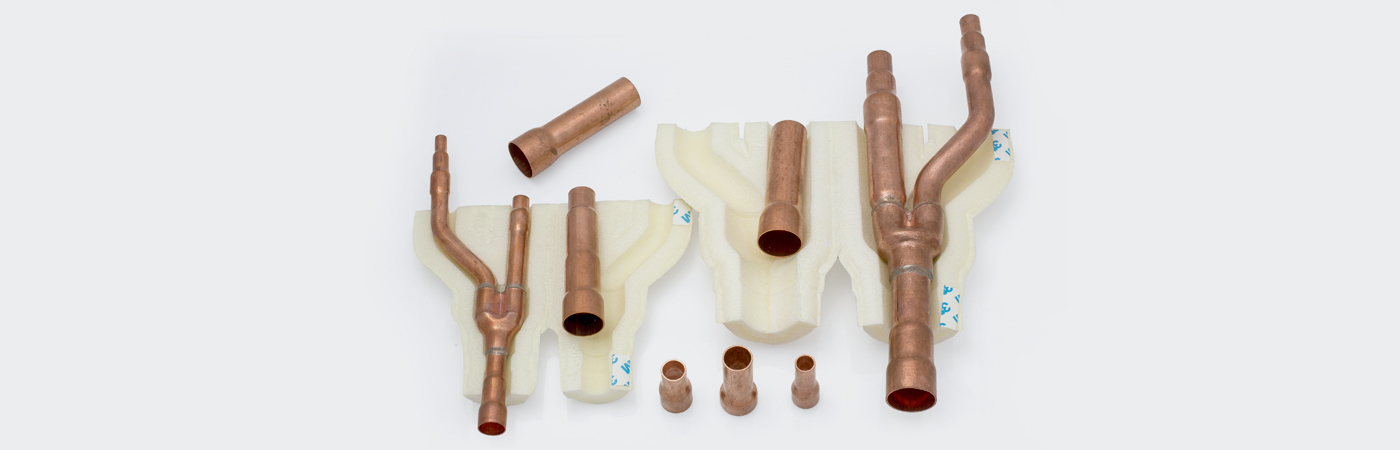

HIT Series Joints are used to accurately divide refrigerant between multiple branch units, which are connected by field pipes and indoor pipe connections.
With its Multi Step design, VRF HIT Series Ref Joints can be used with any VRF system. HIT Series Ref Joint comes with UV Stabilized Fire Grade XPLE Insulation which prevents Sweating of Ref Joints.
Features of HIT Series
Leak Proof
ROHS Compliant
Precisiely Designed Joint
Pressure Tested At 5.2 MPA
As Per OEM Specification
Brazing By 2% or Higher Silver Brazing
XPLE Inulation
ArmaFlex® Insulation
Product Specification
Model No |
Pipe-A (ID) |
Pipe-B (ID) |
Pipe-C (ID) |
Reducer |
|---|---|---|---|---|
Ar-E-102SNK (Gas Side) |
15.88 - 19.05 - 22.2 - 25.4 |
22.2 - 19.05 - 15.88 - 12.7 |
19.05 - 15.88 - 12.7 |
- |
Ar-E-102SNK (Liquid Side) |
9.52 - 12.7 |
9.52 - 6.35 |
9.52 - 6.35 |
9.52 ID X 6.35 OD - 1 Nos |
Ar-E-162SNK (Gas Side) |
28.58 - 25.4 |
22.2 - 25.4 - 28.58 |
22.2 - 19.05 - 15.88 - 12.7 |
28.58 OD X 25.4 ID X 22.2 ID X 19.05 ID X 15.88 ID X 12.7 ID - 1 Nos |
Ar-E-162SNK (Liquid Side) |
12.7 |
12.7 - 9.52 |
12.7 - 9.52 - 6.35 |
9.52 ID X 6.35 OD - 1 Nos |
Ar-E-242SNK (Gas Side) |
28.58 - 25.4 |
22.2 - 25.4 - 28.58 |
22.2 - 19.05 - 15.88 - 12.7 |
28.58 OD X 25.4 ID X 22.2 ID X 19.05 ID X 15.88 ID X 12.7 ID - 1 Nos |
Ar-E-242SNK (Liquid Side) |
15.88 |
19.05 - 15.88 - 12.7 - 9.52 |
15.88 - 12.7 - 9.52 - 6.35 |
28.58 OD X 25.4 ID X 22.2 ID X 19.05 ID X 15.88 ID X 12.7 ID - 1 Nos |
Ar-E-302SNK (Gas Side) |
38.1 - 31.75 |
31.75 - 38.1 |
28.58 |
28.58 OD X 25.4 ID X 22.2 ID X 19.05 ID X 15.88 ID X 12.7 ID - 1 Nos 31.75 OD X 28.58 ID X 25.4 ID X 22.2 ID - 1 Nos 38.1 OD x 34.93 ID - 1 Nos |
Ar-E-302SNK (Liquid Side) |
19.05 - 22.2 |
22.2 - 19.05 - 15.88 - 12.7 - 9.52 |
19.05 - 15.88 - 12.7 - 9.52 - 6.35 |
9.52 ID X 6.35 OD - 1 Nos |
